Плоская кровля в деревянном строительстве
2 сентября 2022

Невентилируемые плоские кровли с полным утеплением в зоне стропил преследует репутация менее устойчивых к повреждениям и, следовательно, имеющих высокую степень риска. Этот опыт уходит корнями во времена, когда каждая кровельная конструкция такого типа внутри и снаружи снабжалась блокирующим прохождение пара слоем, верно следуя девизу: «Паронепроницаемость — это хорошо: чем слой более непроницаемый, тем лучше». На сегодняшний день при выполнении соответствующих влажностно-технических расчетов можно проектировать и создавать конструкции с большим запасом прочности и тем самым позволять строителям реализовывать более надежные конструкции.

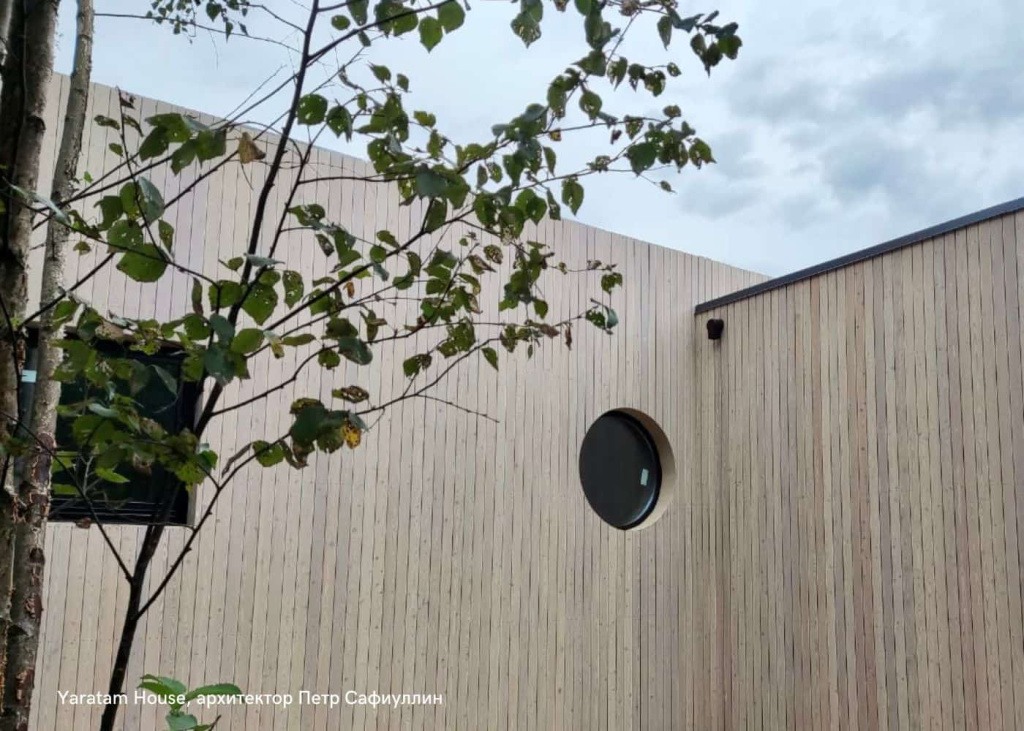

На фото: проект Yaratam Ноuse, ‎архитектор Петр Сафиуллин, дом построен Yaratam Design с использованием мембраны INTELLO PLUS

Почему плоская кровля?

Плоская кровля по-прежнему остается излюбленной формой среди заказчиков и архитекторов. Помимо моды в архитектуре, весомые аргументы в пользу плоских кровель — преимущества с точки зрения энергосбережения и использования пространства. Деревянное строительство из-за малого собственного веса элементов конструкции позволяет осуществить монтаж в короткие сроки — особенно элементов заводской сборки, а также обладает рядом других больших преимуществ. Что касается защиты от влаги, поступающей со стороны помещения, в деревянном строительстве следует учитывать некоторые аспекты, так как конструкция ввиду особенностей материала чутко реагирует на непредвиденное проникновение влаги.

Yaratam House.jpg


Какой путь верный?

Относительно не вызывающими проблем считаются конструкции с утеплением, располагающимся преимущественно или полностью поверх стропил. Однако не всегда поверх стропил. Однако не всегда есть возможность вынести бóльшую часть утепления в надстропильную зону — например, при наличии ограничений при проектировании или со стороны строительных норм. К тому же дополнительные слои ведут к увеличению затрат, и толщина конструкции при этом значительно увеличивается. Как правило, конструкции с утеплением по стропилам собираются по месту, что вводит ограничения на степень предварительной готовности ее элементов. По этой причине в настоящее время многие плоские кровли выполняются с полным заполнением утеплителем несущих элементов конструкции. Здесь высота несущей конструкции эффективно используется для утепления, а теплоизоляционный материал и воздухо-/пароизоляция устанавливаются либо на заводе, либо на месте после монтажа покрытия кровли для защиты от непогоды.


Вентканалы работают… Иногда

Как правило, влага, попадающая в плоскую кровлю, должна иметь возможность выхода, по крайней мере, с одной стороны конструкции. Основных возможностей две: либо устроить над теплоизоляционным слоем вентиляционный канал, либо на внутренней стороне за счет выбора соответствующей пароизоляции активировать процесс обратного высыхания. В первом варианте надежность конструкции и, соответственно, защита от повреждений, вызванных конденсатом внутри плоской кровли, зависят от работы вентиляционного слоя. Из-за отсутствия или очень незначительного перепада высот вентиляция очень пологих конструкций в основном работает только за счет давления и подсоса ветра, а также за счет так называемых конвекционных вихрей (теплый воздух охлаждается на холодном настиле по стропилам, снова падает вниз и создает турбулентность воздуха). По этой причине для безопасной вентиляции плоских кровель требуются большие сечения вентканалов с адекватными по размерам, непрерывными и располагающимися друг напротив друга отверстиями для приточного и выпускного воздуха.


pro clima вентилируемая кровля
Внимание при устройстве вентилируемых конструкций плоских кровель: здесь защита от влаги зависит от работы вентиляционного канала. Этот рисунок показывает типичную ситуацию: из-за извилистых вентиляционных каналов возникают сомнения, что для удаления влаги будет обеспечен достаточный приток воздуха.

Многие считают, что небольшой вентканал не повредит или принесет дополнительную безопасность. Однако это заблуждение. Следует любой ценой избегать недостаточно вентилируемых воздушных слоев на холодной стороне. Если вентиляция не обеспечивает адекватного отвода образующейся влаги, существует реальный риск образования на нижней стороне холодного настила по стропилам конденсата непредсказуемых масштабов. Неработающая вентиляция делает конструкцию небезопасной.


Плоским кровлям необходимо обратное высыхание

В прошлом проектировщики и рабочие инстинктивно выбирали для внутреннего воздухонепроницаемого слоя конструкции плоской кровли с полным утеплением пароизоляционную мембрану, блокирующую прохождение пара (пароблок). Как правило, это мембрана имеет значение sd более 100 м. Так как это позволяло в соответствии со стандартом DIN 4108-3:07-2001 создавать конструкции без подтверждения надежности, — требуемую в противном случае проверку по методу Глазера можно было упустить.

То, что казавшийся простым подход не всегда был оправдан, становилось очевидным тогда, когда на внутренней отделке появлялись пятна влаги: из-за сочетания из пароблока изнутри и герметичного покрытия снаружи влага практически не высыхала. Результатом непредвиденного попадания влаги в конструкцию становились влажностные повреждения. Поэтому эксперты многие годы были едины в том, что такие конструкции не соответствуют ни «современному уровню развития технических знаний», ни «общепризнанным техническим нормам». Так что лучше их не применять.

С момента публикации в 2014 году переработанной версии стандарта не подлежащие подтверждению конструкции с sd = 100 м с внутренней стороны больше в него не входят.

Yaratam House, INTELLO PLUS.jpg

Надежность благодаря умным пароизоляционным мембранам: у плоских кровель в деревянном строительстве процесс обратного высыхания с внутренней стороны можно активировать с помощью вариативных пароизоляционных мембран. Это значит, что за летний период даже непредвиденно попавшая в конструкцию влага может высохнуть внутрь помещения.


Надежные в эксплуатации конструкции

Надежные конструкции обладают способностью к обратному высыханию как минимум в одном направлении. В случае невентилируемых плоских кровель остается только внутренняя сторона, так как внешняя обычно покрыта гидроизоляционными и сильно препятствующими диффузии слоями. Хорошо известно, что пароизоляционные мембраны с вариативным коэффициентом сопротивления паропроницанию активируют с внутренней стороны поверхность для обратного высыхания и могут при помощи расчетов обеспечить конструкции надежность. Решающим фактором здесь является учет других внешних воздействий, таких как дополнительные слои конструкции над гидроизоляцией (например, озеленение или покрытие террасы) или затенение, вызванное, например, выступами зданий.

pro clima невентилируемая кровля

Плоская кровля в деревянном строительстве с утепленной несущей конструкцией, диффузно-закрытая снаружи. Влага должна иметь возможность высохнуть внутрь помещения! Дополнительное утепление настила по стропилам обеспечивает дополнительную надежность, особенно в неблагоприятных условиях, например при наличии озеленения, гравия или затенения.


Дополнительное утепление обеспечивает безопасность в сложных условиях. Движущей силой обратной диффузии летом и, следовательно, обратного высыхания внутрь является нагрев кровельного покрытия. Сильное затенение покрытия кровли, использование таких дополнительных слоев, как, например, гравий, озеленение, деревянная решетка или светлые рулонные материалы (белого или светло-серого цвета), снижают степень поглощения тепла кровлей и тем самым ограничивают способность к обратному высыханию.

Снижение способности к обратному высыханию можно компенсировать за счет дополнительного утепления кровли поверх несущей конструкции. В зависимости от толщины утепления и материала утеплителя в ячейке, материала настила по стропилам и местных условий (затенение / покрытие и климат), дополнительное утепление измеряется с помощью гидротермического моделирования. Дополнительное утепление приводит к тому, что критический слой, т.е. настил по стропилам, в зимний период остается в теплой зоне. В результате чего там удается достичь более низкого содержания влаги и снижения риска повреждений, связанных с влажностью.

Под дополнительным утеплением следует уложить пароблок (значение sd не менее 100 м). Так как здесь часто используют пароизоляционные пенопластовые утеплители, то без пароблока влага, проникающая в надстропильную зону зимой, не сможет беспрепятственно высохнуть летом. Возникнет риск того, что скопление влаги там будет постепенно нарастать. Пароблок, выступающий в роли отсечной гидроизоляции, полностью предотвращает проникновение влаги в дополнительный слой утеплителя. Также выгодно, если пароблок служит кровельным покрытием во время строительства и вторым изоляционным слоем на заключительном этапе. Это обеспечивает дополнительную безопасность, если внешняя гидроизоляция плоской кровли со временем начнет протекать. В сочетании с правильно подобранным дополнительным утеплением поверх несущей конструкции и соответствующей пароизоляцией с вариативным коэффициентом сопротивления паропроницанию достигается максимальная защита от повреждения конденсатом для плоских кровель с утеплением между стропилами.













Вариативность и подтвержденная испытаниями стойкость к старению

Вариативная пароизоляция используется уже более 20 лет и при квалифицированном проектировании и монтаже хорошо зарекомендовала себя на многих миллионах квадратных метров площади крыш. Действующий в настоящее время стандарт защиты древесины DIN 68800-2 позволяет реализовывать конструкции плоских кровель с полным утеплением стропил, не имеющих вентканала на уровне утеплителя, без дополнительной защиты древесины. Обязательным условием является использование с внутренней стороны вариативной воздухонепроницаемой пароизоляционной мембраны с определенными и доказано долговечными диффузионными свойствами.


ETA INTELLO

Доказательство пригодности к использованию продукт может получить, например, в рамках так называемой Европейской технической оценки (ETA), если он успешно прошел тест в испытательном институте на ускоренное старение и такие показатели, как сопротивление диффузии, прочность на разрыв до и после независимого теста существенно не отличаются друг от друга. ETA подтверждает, что описанная в нем воздухонепроницаемая пароизоляционная мембрана обладает достаточной устойчивостью к старению.

Вариативная защитная функция предотвращает при квалифицированном создании воздухонепроницаемости конструкции увлажнение ее элементов из-за влажности, обусловленной жизнедеятельностью, на протяжении периода эксплуатации здания. В результате все это повышает степень безопасности деревянных конструкций. Хороший путь к надежной конструкции плоской кровли с полным утеплением — активация для обратного высыхания внутреннего слоя, выполненного из независимо протестированной вариативной воздухонепроницаемой пароизоляционной мембраны.


Yaratam DESIGN, INTELLO PLUS.jpg


Авторы статьи:

Михаэль Фёрстер, дипломированный инженер-строитель, возглавляет технический отдел в компании pro clima и является членом различных национальных и международных комитетов по стандартам.

Штефан Хюкштадт, дипломированный инженер (FH) в деревянном строительстве, эксперт по гидротермической строительной физике, консультирует проектировщиков и строителей по горячей линии техподдержки pro clima и читает лекции по воздухонепроницаемости и защите от конденсата. Он также передает свои знания на семинарах в клубе знаний pro clima.

Полная версия доступна по ссылке:

download-pdf.pngDISKURS. Плоские кровли в деревянном строительстве с утеплением между стропилами
